软件工程-复习

软件工程期末复习

软工考点整理.pdf

一、概述

1. 软件特性

• 复杂性

• 一致性

• 可变性

• 不可见性

  （复一变不见）

• 演化性

2. 系统

本质

• 相互联系的一组元素的集合
• 有特定功能的有机整体
• 有边界
• 需要与其他系统交互
• 可能包含另一个系统
• 是逐渐演变形成的

3. 软件工程

定义

① 将系统的、规范化的、可定量的方法应用于软件的开发、运行和维护

② 对①中所述方法的研究

基本目标

• 低成本
• 按时交付
• 实现功能
• 良好性能
• 较高可靠性、可扩展性、可移植性
• 维护费低

软件开发活动

1. 问题定义
2. 需求分析
3. 软件设计
4. 软件实现
5. 软件测试
6. 软件演化

软件需求

• 功能需求
• 性能需求
• 可靠性需求
• 约束性需求

4. 常用模型

• 瀑布模型——适用于有明确需求、规范化的过程
• 原型化模型——迅速建造一个可运行的软件原型，它使用户和开发人员对系统的相关方面进行检查，以决定是否合适和恰当。
• 阶段化开发
  • 增量模型——在每一个新的发布中逐步增加功能直到构造全部功能。
  • 迭代模型——一开始提交一个完整系统，在后续发布中补充完善各子系统功能。
• 可转换模型——采用形式化的数学方法描述系统，并利用一系列转换将形式化的需求规格 说明变为可交付使用的系统。

二、 需求获取与UML建模

UML概述

UML为面向对象软件设计提供统一的、标准的、可视化的建模语言

UML模型图构成

• 事物
• 关系
• 图

分类

• ①用例图
• ②类图

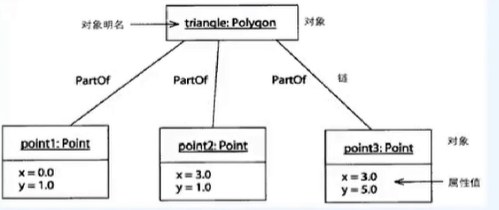

• ③对象图——类图的实例（写出了具体数据）
• ④顺序图

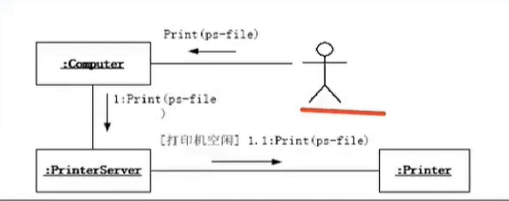

• ⑤协作图——类操作的实现
• ⑥状态图——一个类对象可能经历的所有历程的模型图
• ⑦活动图
• ⑧构件图

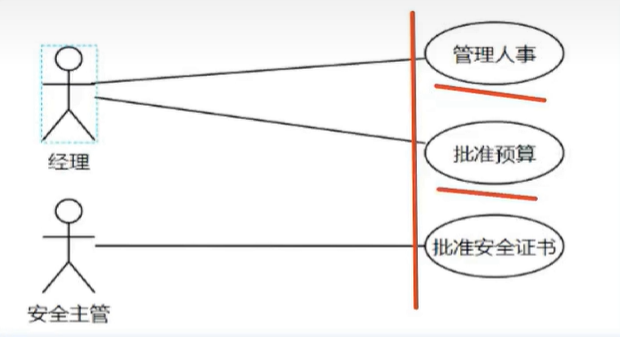

用例图

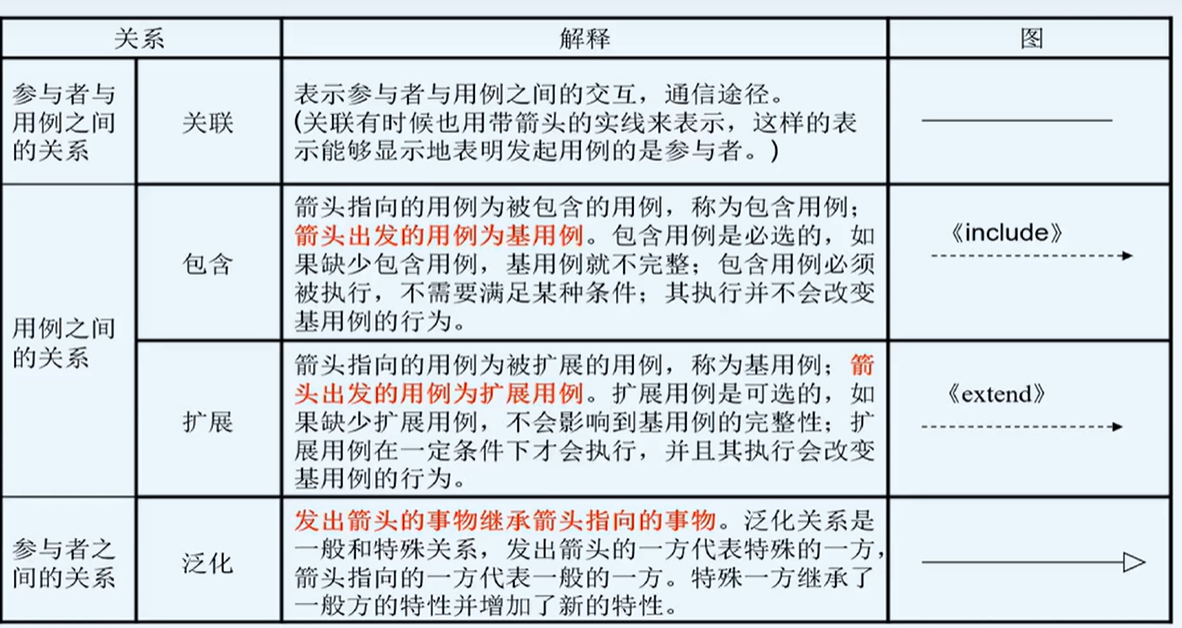

四种关系：

• 关联 包含 扩展 泛化

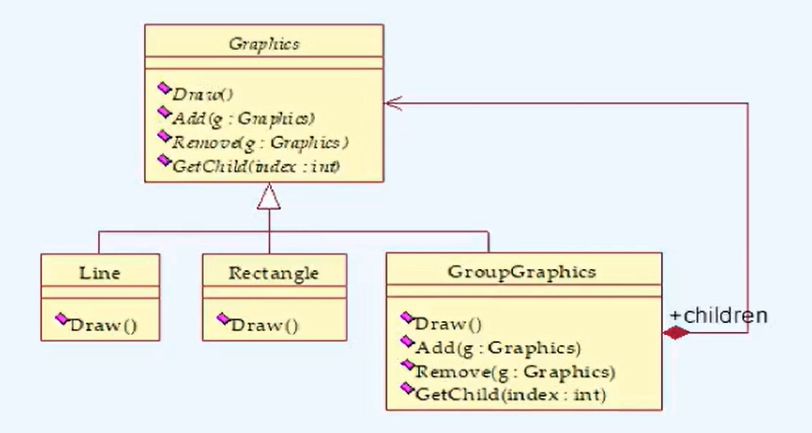

类图

类图主要有类、接口、各种关系组成，是其他图的基础

主要作用有：

• 对系统词汇、简单协作、逻辑数据库模式建模

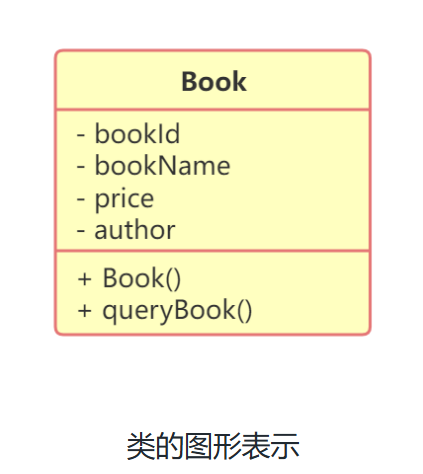

从上到下：类的名称、属性、操作

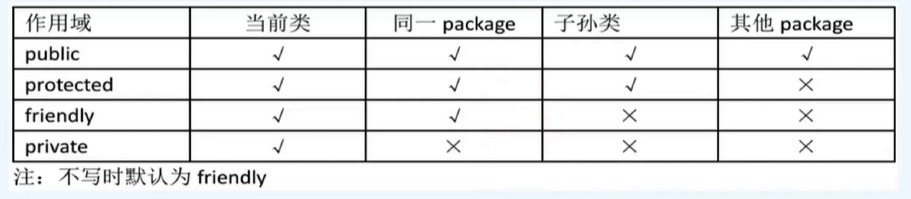

可见性

公有属性-保护属性-默认（包内可见）-私有属性

关系

• 关联

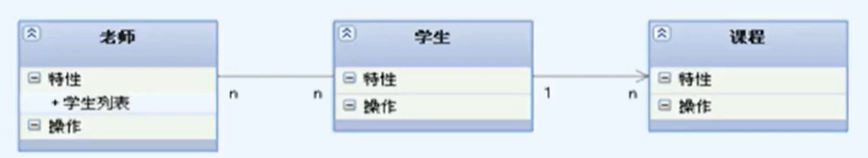

  • 一般的关联关系

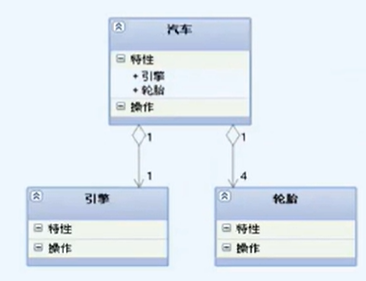

  • 聚合关系

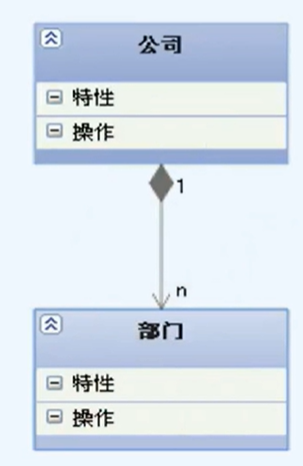

  • 组合关系（语义更强的聚合，离不开）


• 泛化



• 实现



• 依赖

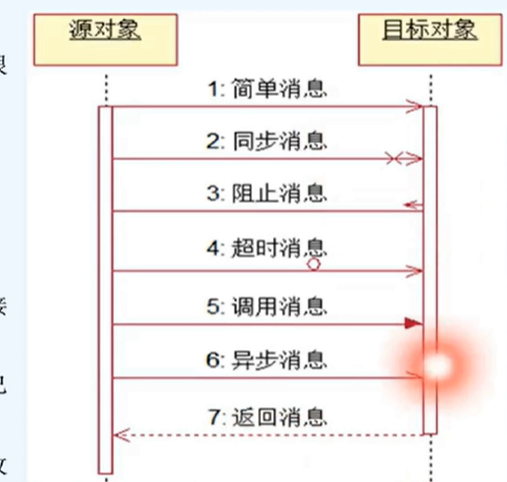

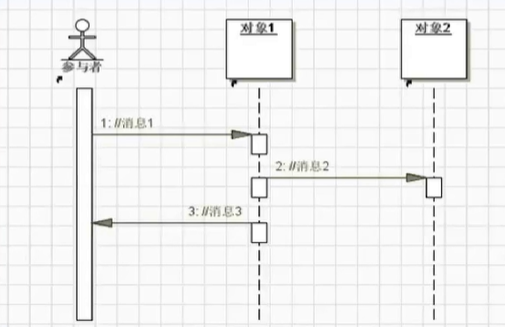

顺序图

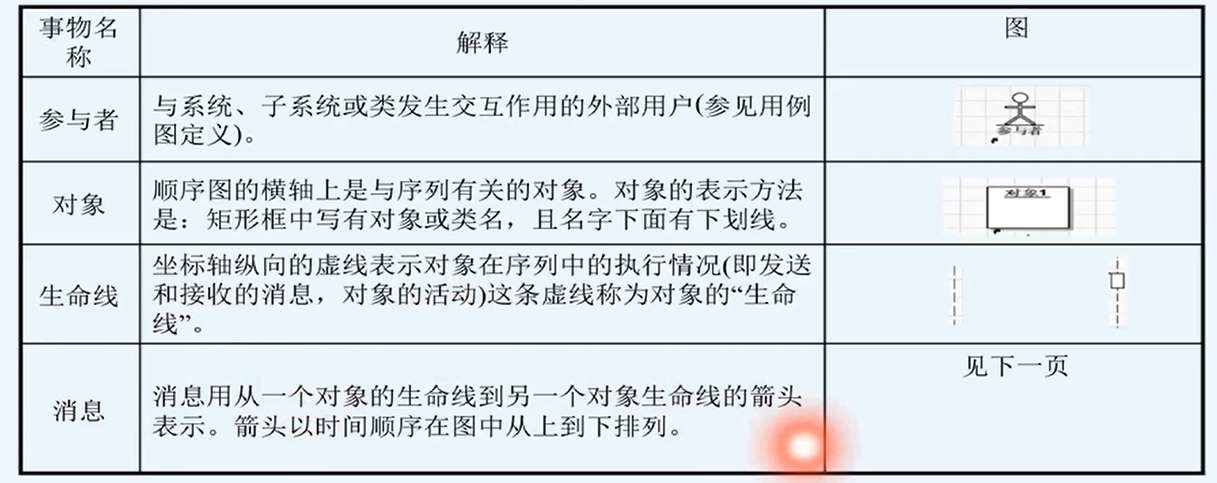

组成

• 参与者
• 对象
• 生命线
• 消息

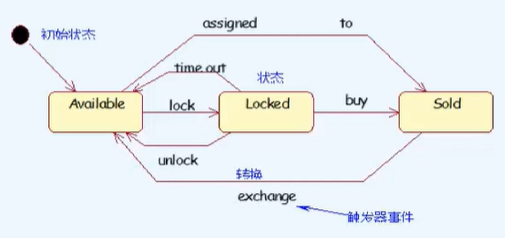

状态图

三、用户故事

如何开展需求抽取

• 识别干系人
• 抽取方式
• 输出

如何撰写用户故事（3C + 验收）

• 3C

  • ① Card

    As a [role], I want [function], so that [value]

  • ② Conversation

  • ③ Confirmation

• 验收标准：描述在什么条件下系统应表现什么行为

四、软件体系结构

1.分层体系结构

• 表示层
• 控制层
• 实体层
• 持久层

2.循环依赖

A 依赖 B，B 又依赖 A

消除方法：

• 抽取公共接口
• 引入中间层
• 依赖倒置

3.耦合&内聚

耦合：模块彼此联系有多紧密

内聚：模块内部是否专一（围绕一个目标展开）

架构设计目标：高内聚，低耦合

4.体系结构风格

• 分层体系结构
• 仓库体系——编译器
• 客户端-服务器
• 瘦客户机/服务器——网站系统
